1. はじめに
こんにちは。エンジニアのミツモトです。 普段はTUNAGという社内SNSサービスのバックエンドを担当しています。 フロントエンドの業務も行いますが、触れる機会が少なく、たまには動くものを作ってみたい！と思い、今回はSVGでloaderを作りました。

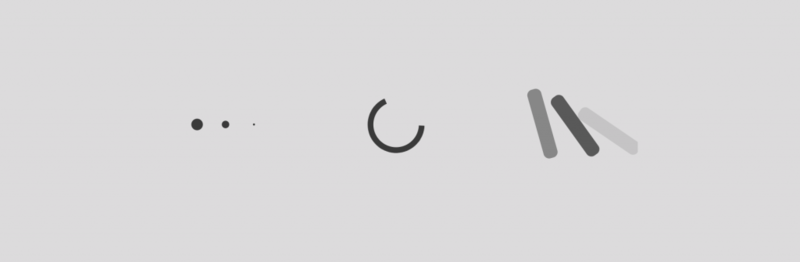

2. つくったもの
See the Pen svg loader by mitsumoto (@mmoto) on CodePen.
3. SVGとは
Scalable Vector Graphics (SVG) 1.1 （第２版）概要
Can I Use どのブラウザでも、最新のversionであればSVGに対応しています。
4. 図形を描画する
4-1. SVGタグ
svgタグは、他のXMLであるXHTMLやMathMLタグとの名前の衝突を避けるため、
xmlns="http://www.w3.org/2000/svg"
と記述します。
これにより名前空間を指定し、自分と子要素がsvgであることを示します。（HTML5では省略できます。）
| SVGプロパティ | 説明 |
|---|---|
| width | 描画領域の幅 |
| height | 描画領域の高さ |
| viewBox "x y width height" | x：表示領域の左上角 x座標 y：表示領域の左上角 y座標 width：(描画領域に対する)表示領域の相対的な幅 height：(描画領域に対する)表示領域の相対的な高さ |
viewBoxの設定は分かりづらいため、今回は表示領域の位置を(x,y)=(0,0)とし、描画領域と表示領域のサイズを合わせます。 数値に単位がない場合、SVGではpxになります。
4-2. 線の描画
線の起点と終点を座標で指定し、描画します。
See the Pen line by mitsumoto (@mmoto) on CodePen.
| lineプロパティ | 説明 |
|---|---|
| x1 | 起点のx座標 |
| y1 | 起点のy座標 |
| x2 | 終点のx座標 |
| y2 | 終点のy座標 |
| stroke | 線色の指定 |
4-3. 矩形の描画
矩形の幅や高さ、座標、角の丸みを指定して描画します。
See the Pen rect by mitsumoto (@mmoto) on CodePen.
| rectプロパティ | 説明 |
|---|---|
| width | 幅 |
| height | 高さ |
| x | 左上角 x座標 |
| y | 左上角 y座標 |
| rx | 角のx方向丸み |
| ry | 角のy方向丸み |
| fill | 塗りつぶし色の指定 |
4-4. 円の描画
See the Pen circle by mitsumoto (@mmoto) on CodePen.
| circleプロパティ | 説明 |
|---|---|
| cx | 円中心 x座標 |
| cy | 円中心 y座標 |
| rx | 円の半径 |
4-5. パスの描画
指定した座標を順番に線で結び、描画します。
See the Pen path by mitsumoto (@mmoto) on CodePen.
| pathコマンド | 説明 |
|---|---|
| M x,y | パスの起点 座標 |
| h x | 水平方向にx座標まで直線を描画 |
| v x | 鉛直方向にy座標まで直線を描画 |
| l x,y | x,y座標まで直線を描画 |
| c x1,y1 x2,y2 x,y | ３次ベジェ曲線を描画 x1,y1：曲線の起点に対する制御点の座標 x2,y2：曲線の終点に対する制御点の座標 x,y：終点の座標 |
コマンドは大文字だと絶対座標、小文字だと１つ前の座標からの相対座標になります。 上記以外にも、ベジェ曲線を描く q , t , sコマンドや、円弧を描く a といったコマンドがあります。
5. loaderをつくる
「2. つくったもの」の内、右側のドミノ倒しのようなloaderのつくり方を説明します。 はじめに矩形を描画します。
See the Pen domino1 by mitsumoto (@mmoto) on CodePen.
これにアニメーションをつけていきます。 まず水平方向に移動させます。
animate attributeName="x" values="10;100" dur="1.2s" begin="0.8s" repeatCount="indefinite"
| animateプロパティ | 説明 |
|---|---|
| attributeName | アニメーションの対象属性 |
| values | 変化させる属性値（ ; で区切ります） |
| dur | アニメーションの１ループにかける時間 |
| begin | アニメーションの開始時間 |
| repeatCount | 繰り返し回数(indefinite：無限に繰り返し) |
0.8sec経過後にアニメーションが始まり、1.2secかけて水平方向にx=10から100へ移動するアニメーションが繰り返されます。
See the Pen domino2 by mitsumoto (@mmoto) on CodePen.
次に矩形を回転させ、不透明度を変化させます。
animateTransform attributeName="transform" type="rotate" from="0 10 70" to="-60 100 70" dur="1.2s" begin="0.8s" repeatCount="indefinite" attributeName="opacity" values="0;1;0" dur="1.2s" begin="0.8s" repeatCount="indefinite"
| animateTransformプロパティ | 説明 |
|---|---|
| type | 変化の種類 |
| from | アニメーションの開始時の属性値 type:rotateの属性値(d, x, y) d： 回転角 x： 回転の中心点x座標 y： 回転の中心点y座標 |
| to | アニメーションの終了時の属性値 |
不透明度はattributeNameプロパティを"opacity"とし、valuesを0〜1の間で指定します。
See the Pen domino3 by mitsumoto (@mmoto) on CodePen.
最後にアニメーションの開始時間をずらして複数表示させることで、ドミノが倒れているようなアニメーションにします。
See the Pen domino4 by mitsumoto (@mmoto) on CodePen.
6. おわりに
SVGを用いてloaderをつくりました。細かな部分へのこだわりがサービスへの愛着に繋がると思うので、デザインには一層気を配りたいと思います。スタメンではエンジニア、デザイナーを募集しています。興味がある方はこちらをご覧ください。
